网络架构参考
查看三层园区网络的设备角色与链路安排，整理您的架构选型需求。
连接架构参考

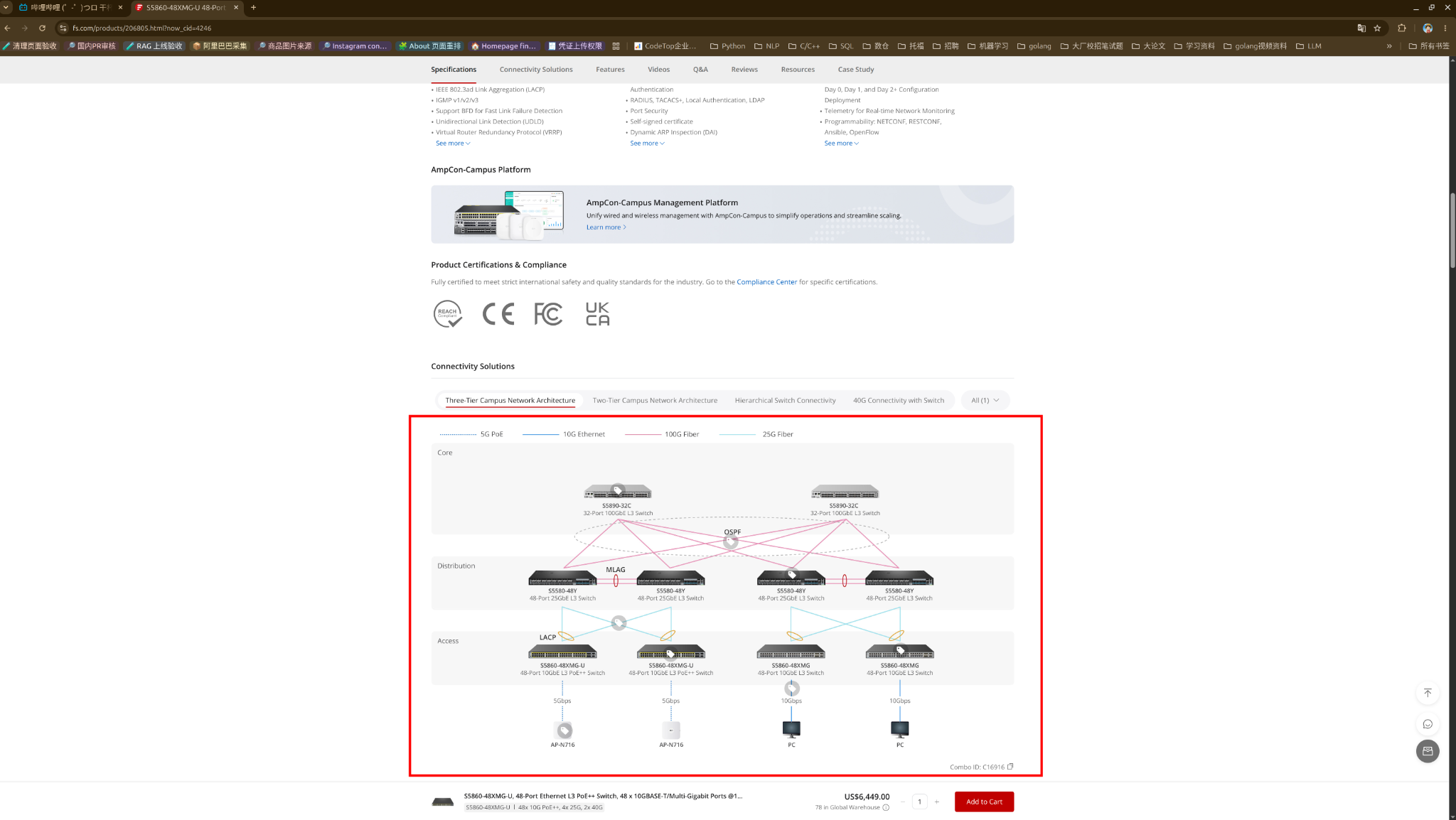

FS 参考图 · Product 206805 · C16916 · 按照提供的原始截图呈现。
图示设备和数量用于理解架构，不代表本站在售商品、已验证兼容组合或已交付案例。
当前展示一份完整参考图。
滚动查看完整图，选择设备查看型号与角色。
参考拓扑 · 14 台设备 · C16916
参考图中的型号
| 角色 | 型号 | 图示数量 | 原图说明 |
|---|---|---|---|
| 核心层 | S5890-32C | 2 | 32 端口 100GbE 三层交换机 |
| 汇聚层 | S5580-48Y | 4 | 48 端口 25GbE 三层交换机 |
| 接入层 | S5860-48XMG-U | 2 | 48 端口 10GbE 三层 PoE++ 交换机 |
| 接入层 | S5860-48XMG | 2 | 48 端口 10GbE 三层交换机 |
| 无线终端 | AP-N716 | 2 | 5Gbps PoE 连接 |
| 有线终端 | PC | 2 | 10Gbps 以太网连接 |
核心 → 汇聚：100G 光纤；汇聚 → 接入：25G 光纤；接入 → AP：5G PoE；接入 → PC：10G 以太网。原图另有 OSPF、MLAG、LACP 标注。
